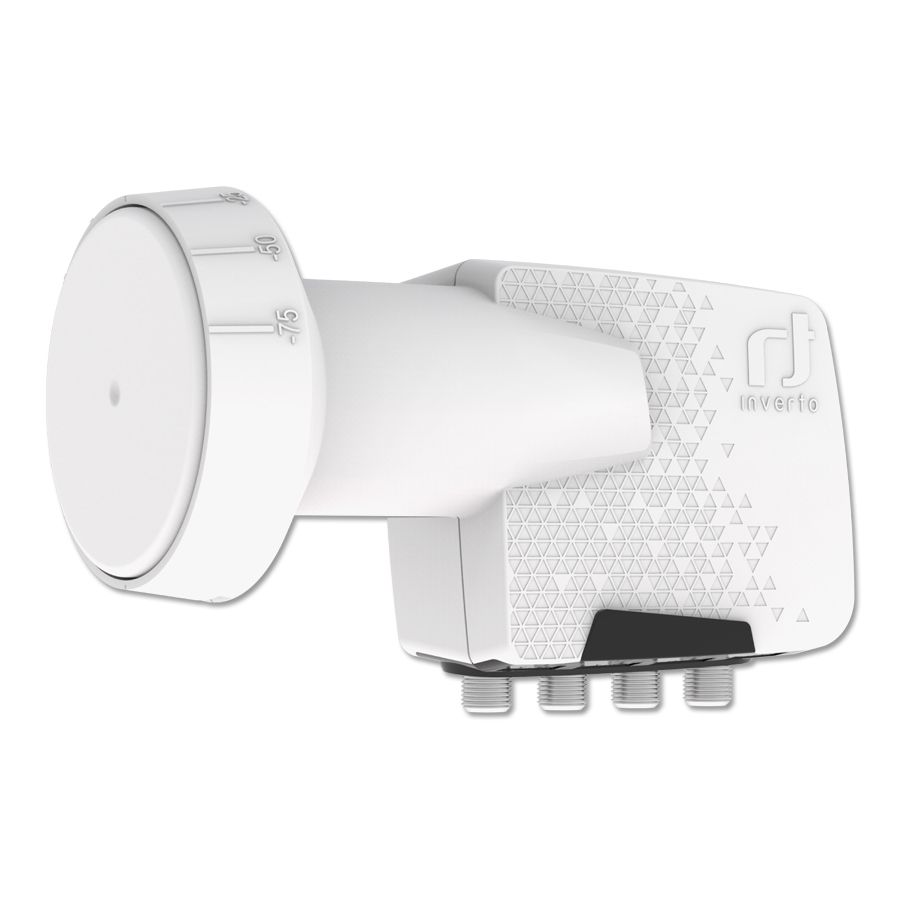

Inverto IDLH-QTL410-HMPRO-OPN Home Pro Quattro 40mm PLL LNB

• Met de Inverto IDLH-QTL410-HMPRO-OPN quattro PLL LNB gebruikt u meerdere LNB-installaties op één schotelantenne. U ontvangt signalen van één satelliet en distribueert via een multiswitch naar verschillende ontvangers.
• PLL LNB: hogere frequentiestabiliteit
• De IDLH-QTL410-HMPRO-OPN is een Quattro PLL LNB (phase-locked loop). Qua techniek verschilt hij van conventionele LNB's. Het belangrijkste verschil is de hogere frequentiestabiliteit.
• De LNB ondersteunt HD- en UHD-uitzendingen, heeft een laag ruisgetal en verbruikt weinig stroom.

Inverto IDLH-QTL410-HMPRO-OPN in het kort

• DVB-S2 (HD en UHD)
• Lage faseruis en laag ruisgetal
• Laag energieverbruik
• Hoge kruispolarisatie-isolatie
• Hoge frequentiestabiliteit

Technische specificaties Inverto Quattro PLL LNB IDLH-QTL410-HMPRO-OPN (40mm)

• FrequentiebereikInput:
• 10,7 GHz ~ 12,75 GHz
• Output: 950 MHz ~ 2150 MHz
• Frequentie low band LO: 9,75 GHz
• Frequentie high band LO: 10,6 GHz
• Ruisgetal: gem. 0,3 dB (max. 0,7 dB)
• LO frequency nauwkeurigheid @ 25° C: max. ±500 kHz
• LO temperatuurafwijking: max. ±1,0 MHz
• LO faseruis @ 10 kHz: max. -80 dBc/Hz
• Conversion gain: min. 55 dB
• Gain ripple (over 26 MHz bandwidth): ±0,75 dB
• Gain variation (over full band): ±4 dB
• Image rejection: min. 40 dB
• 3th order intermodulation - ICP3: min. 10 dBm
• 1 dB compressiepunt (@ output): min. 0 dBm
• Kruispolarisatie-isolatie: min. 22 dB
• Output VSWR: 2,5:1
• In band spurious level: max. -60 dBm
• Stroomverbruik: max. 120 mA @ 11 VDC ~ 20 VDC
• Bedrijfstemperatuur: -30 °C ~ +60 °C
• Output impedantie: 75 Ω
• Output connector type: F-connector (female)
• Dish F/D ratio: 0,6
• Gewicht: 224 g

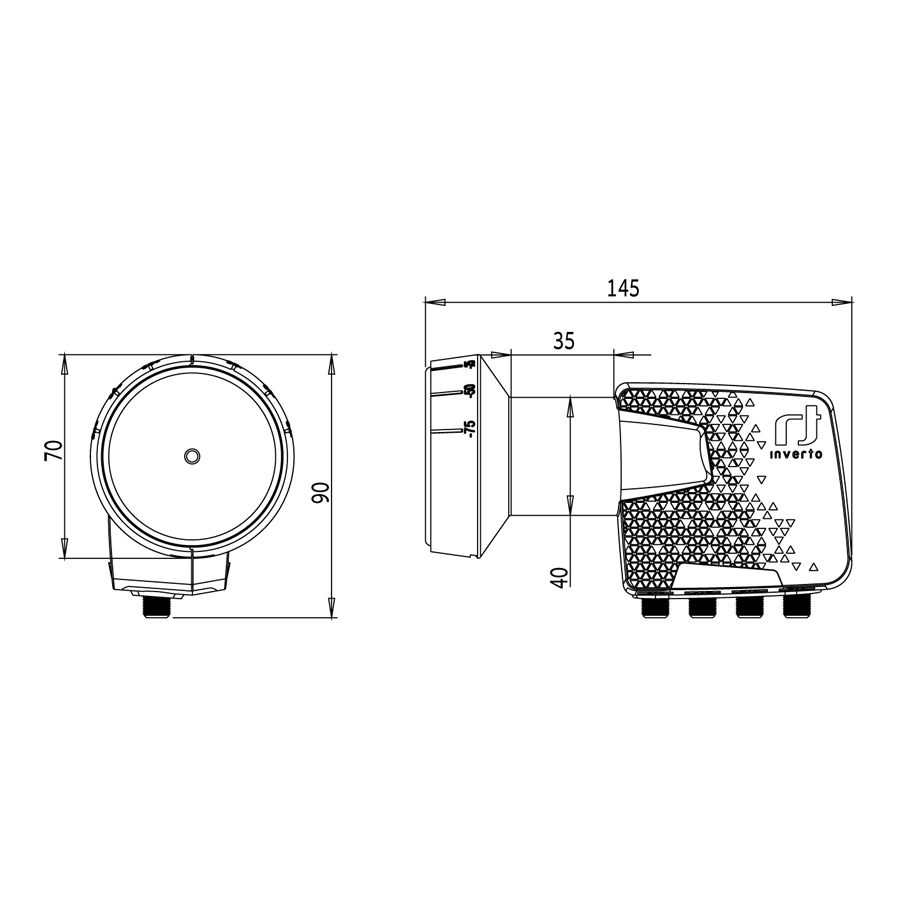

• Afmeting verpakking (b x d x h): 15,5 x 9,1 x 7,6 cm

!! Let op deze lnb is te gebruiken voor een Multiswitch  !!!
