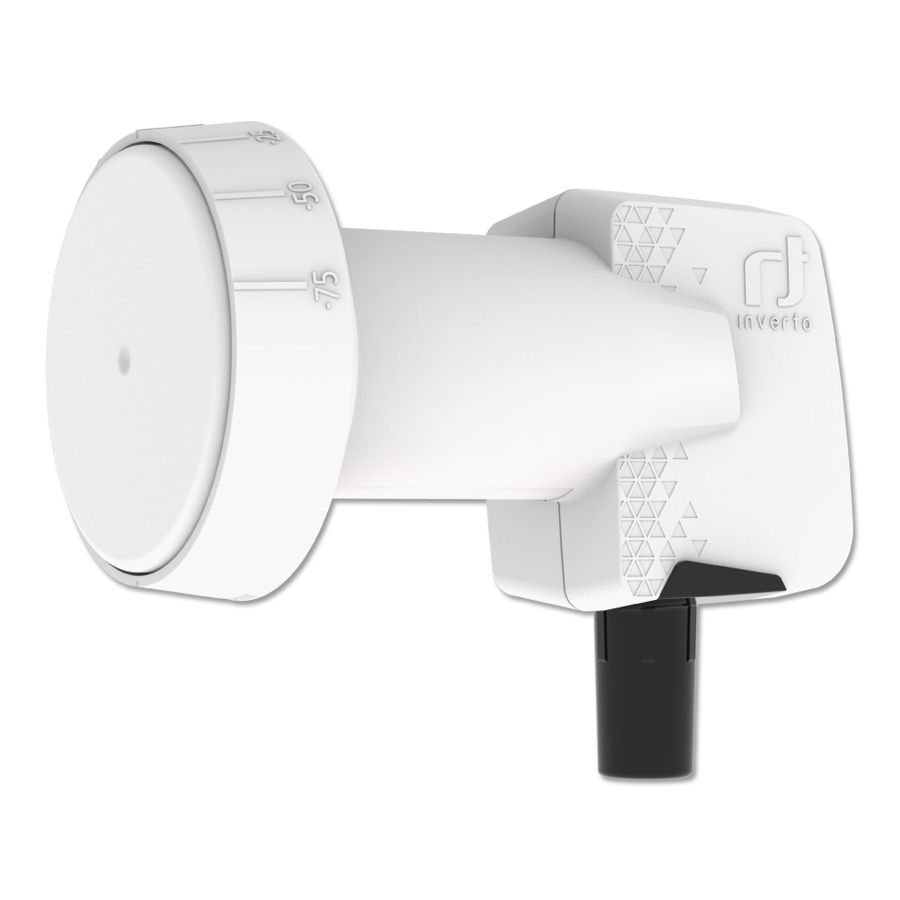

Inverto Single IDLH-SNL410-HMPRO-OPN Home Pro Single 40mm PLL LNB

Deze Inverto Home pro LNB is specifiek ontworpen om tegemoet te komen aan de vraag van de wereldwijde DTH-markt naar een concurrerende en 4G / LTE-beveiligde oplossing en biedt geoptimaliseerde ontvangstmogelijkheden met behulp van de nieuwste chiptechnologie en waveguide-ontwerp voor ontvangst van satellietsignalen. Het maakt de ontvangst mogelijk van satelliet-tv vanaf een enkele satelliet en de distributie ervan naar een enkele tuner set-top box.

Inverto IDLH-SNL410-HMPRO-OPN in het kort

• DVB-S2 (HD en UHD)
• Lage faseruis en laag ruisgetal
• Laag energieverbruik
• Hoge kruispolarisatie-isolatie
• Hoge frequentiestabiliteit

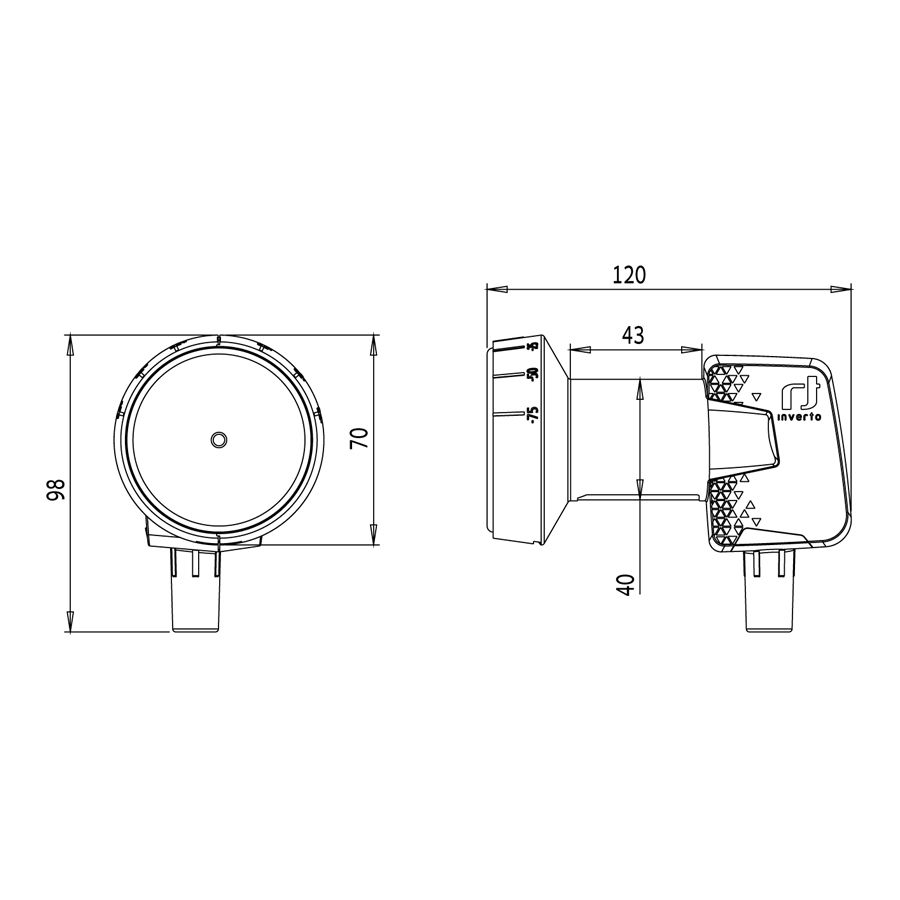

Technische specificaties Inverto single PLL LNB IDLH-SNL410-HMPRO-OPN (40mm)

• Frequentiebereik
• Nput: 10,7 GHz ~ 12,75 GHz
• Output: 950 MHz ~ 2150 MHz
• Frequentie low band LO: 9,75 GHz
• Frequentie high band LO: 10,6 GHz
• Ruisgetal: gem. 0,3 dB (max. 0,7 dB)
• LO frequency nauwkeurigheid @ 25° C: max. ±500 kHz
• LO temperatuurafwijking: max. ±1,0 MHz
• LO faseruis @ 10 kHz: max. -80 dBc/Hz
• Conversion gain: min. 55 dB
• Gain ripple (over 26 MHz bandwidth): ±0,75 dB
• Gain variation (over full band): ±4 dB
• Image rejection: min. 40 dB
• 3th order intermodulation - ICP3: min. 10 dBm
• 1 dB compressiepunt (@ output): min. 0 dBm
• Kruispolarisatie-isolatie: min. 22 dB
• Control signal
• Ca (V): 11,0 V ~ 14,0 V
• Cb (H): 16,0 V ~ 20,0 V
• Cc (band switching): 22 kHz ±4 kHz, 0,4 V ~ 0,8 V pp
• Output VSWR: 2,5:1
• In band spurious level: max. -60 dBm
• Stroomverbruik: 95 mA
• Bedrijfstemperatuur: -30 °C ~ +60 °C
• Output impedantie: 75 Ω
• Output connector type: F-connector (female)
• Dish F/D ratio: 0,6
• Gewicht: 136 g
• Afmeting verpakking (b x d x h): 13,1 x 8,1 x 7,6 cm
